FD EVO 多功能數位顯示器
Shadow FD EVO 多功能數位顯示器
FD EVO 多功能數位顯示器同時具備多樣化顯示模式與操作功能，採用 OBDII CANBUS 通訊技術，能進行強大的全車掃描，並監控多達 22 項行車數據，提供精準且即時的數位化車況監控。針對專業級玩家可選配 S-Expand 感應器擴充盒，以補足更多車況資訊，滿足原廠車與改裝車的基本與進階需求，實現引擎全方位監控，是新世代最高整合度的數位賽車顯示器。


外型特色
FD EVO採用2.42吋OLED面板，輕薄型顯示器便於安裝及藏線。隱藏式按鍵設計使產品外觀更加簡潔。可以設置抬頭顯示功能、峰值紀錄、警示值設定。

廣泛對應各廠牌車輛
FD EVO多功能數位顯示器適合標準CANBUS通訊協定的車輛，支援汽油、柴油及48V輕油電等12V運作車輛，插上OBDII插頭後可自動開關機使用。
*本產品不支援油電混合車、電動車及24V卡車，請先確認車型規格避免無法安裝使用。
*建議使用年份:2014以後。

OBDII全車掃描x數據即時顯示
不同車款可顯示的功能會有所不同，可顯示功能依原車ECU提供為主。
初始安裝後，可參照說明書進行如下步驟，將裝置個人化。

OBDII-PID數據挑選
1.安裝FD EVO後將車輛發動，進入設定頁。
2.做來源篩選(Source Filtering)頁面，挑選OBD II訊號。
3.進入後，可逐一對原車ECU掃瞄各項數據是否支援顯示 ，如該車輛未提供該資訊PID碼就無法顯示。


介面顯示設定
1.在主畫面可切換一~六項欄位數。
2.每個欄位都支援不同資訊顯示。
3.各主畫面可依照使用者喜好，按順序做欄位資訊的排列，實現高度自由化
4.可整合顯示OBDII數據與S-EXPAND擴充感應器資訊於同一畫面
內建多種實用功能
▲自動警示設定
使用者可選擇啟用或關閉警示功能，並自訂各項數據的警示範圍。當車輛數據超出設定範圍時，系統會透過螢幕閃爍與蜂鳴聲，即時提醒駕駛注意車況，提升行車安全。

▲峰值紀錄
FD EVO 具備峰值紀錄（PEAK）功能，能隨時檢視當前畫面的最高數值，並儲存極限運作工況。
註 1：若拔除 OBDII 插頭，歷史 PEAK 值會自動消失。
註 2：使用 ACC 取電開關機時，將無法保存歷史 PEAK 值。
▲故障碼讀取功能(Engine Check)
支援故障碼 DTC（Diagnostic Trouble Codes）診斷讀取，可即時診斷包含引擎、變速箱、排放系統等 ECU 模組資訊。
當引擎故障燈亮時，可顯示故障代碼，協助判斷問題來源並強制清除。
▲時速校準
為因應原車 ECU 誤差或更換不同扁平比輪胎後的時速偏差，FD EVO 可依據時速百分比進行校準，確保顯示數據符合實際車速（GPS），提供更可靠的數值。

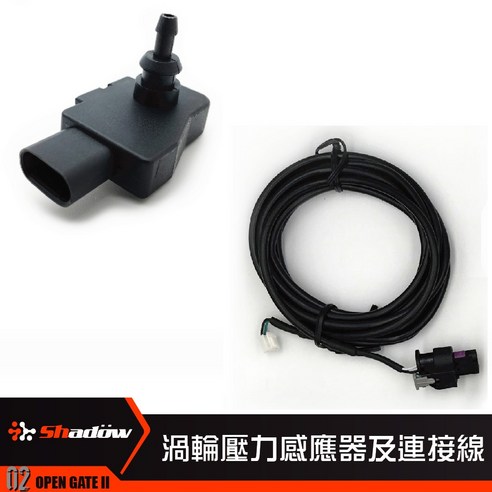

▲渦輪壓力校準（需使用 S-Expand 擴充盒）
FD EVO 支援渦輪壓力感應器校準功能，當海拔變化或感應器出現偏移時，可依據現地大氣壓力作為零點基準，確保數據的準確性。

S-Expand感應器擴充盒(選配)
為了進一步補足原車數據的不足，FD EVO 可搭配 S-Expand 感應器擴充盒，提供更完整的引擎監測功能，其功能如下：
▲與 OBDII 系統同步運作：
FD EVO 可同時接收 OBDII 訊號與 S-Expand 擴充盒訊號，彼此同時運作。
▲自由擴充感應器：
使用者可根據需求選配六種感應器，包括水溫、油溫、油壓、增壓、排溫與燃壓。
▲快速的電源方案：
S-Expand 與 FD EVO 同步運作，利用 OBDII 插頭供電，無需額外連接電源。
▲通訊指示功能：
擴充盒內置通訊指示燈，可判讀運作是否異常。當 S-Expand 擴充盒連接成功後，FD EVO 的電壓欄位將同步顯示已連接符號。


高度簡化的供電方案
為因應不同年代車輛的系統環境，FD EVO 提供兩種安裝方式：
▶直接利用 OBDII 取電◀
若安裝車輛具備 CANBUS 標準通訊協定，無論是否搭配 S-Expand 擴充盒，只要透過 OBDII 插頭即可運作，並依訊號自動開關機，大幅精簡安裝流程。
▶ACC 取電手動開關機◀
當安裝車輛僅使用 S-Expand 擴充盒、但無法透過 OBDII 訊號做開關機時。
1.剪除 OBDII 插頭並做好絕緣(綠、白)
2.再將紅(+)黑(-)線連接至車輛保險絲電源(ACC +12V)
3.通電後，至設定的ACC模式，改為手動開關機模式，即可正常使用。

全時電壓顯示：每個畫面均顯示電壓數值，隨時監控電系狀態。
操作介面簡單直覺：可切換公制與英制單位，自訂主、副資訊欄，輕鬆滿足各種駕駛需求。
︎OLED 面板高對比度：在強光或逆光環境下，仍能保持優異的辨識度，提升行車安全。
輕薄型顯示器與獨立擴充盒：安裝更為方便，藏線收整更簡潔。
隱藏式按鍵設計：兼顧操作便利性，外觀更俐落。
抬頭顯示、峰值紀錄與警示值設定：提供更完整的資訊監控，暢快駕馭更安心。
